Uchwyt tokarski 3 szczękowy samocentrujący 315mm bezpośrednie mocowanie Stożek C8

UCHWYT TOKARSKI 3 SZCZĘKOWY 315mm .

SAMOCENTRUJĄCY SERIA PS3 - MONOLIT !!!

z bezpośrednim mocowaniem na stożek C8


Numer katalogowy : 09066

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

Jest to najlepsza jakościowa seria uchwytów tokarskich sprzedawanych przez naszą firmę.

Uchwyty z tej serii zadowolą nawet najbardziej wymagających klientów .

Jeżeli potrzebujecie Państwo uchwytów do seryjnej produkcji to ta seria na pewno Państwa nie zawiedzie.

Najważniejsze zalety tej serii :

- w tej serii zastosowano szczęki ,które są kompatybilne z polskimi .

Jeżeli posiadacie już Państwo polskie uchwyty oraz szczęki gwarantujemy

pełną kompatybilność jeżeli chodzi o zastosowane szczęki jak i mocowanie .

- uchwyty z tej serii charakteryzują się bardzo wysokim parametrem dokładności

- zastosowana w nich bardzo wysokiej jakości smary , dzięki temu

uchwyt nie jest narażony na korozję .

- kupując u nas macie Państwo pewność , że nie będzie to zleżały 15 letnie narzędzie nagryzione przez znak czasu .

OPIS :

- FABRYCZNIE NOWY .

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE

DIN 55027 - BEZPOŚREDNI MONTAŻ STOŻEK C8

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :

A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 171,4mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219

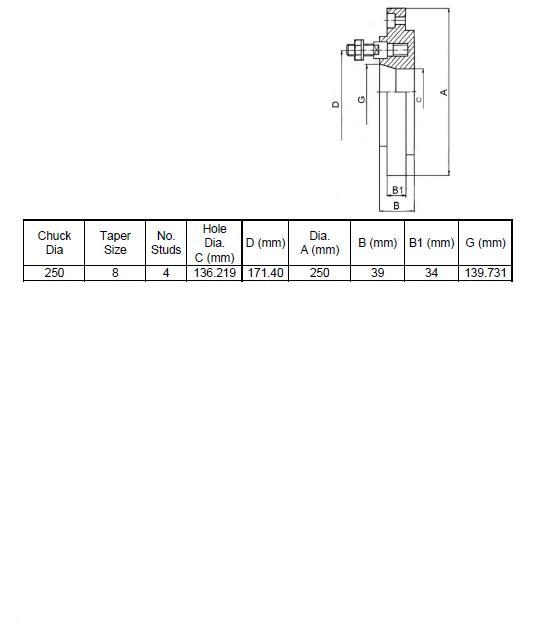

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.

Chuck Dia - rozmar uchwytu ( rysunek uniwerslany dla wymiary 250 i 315mm)

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu
