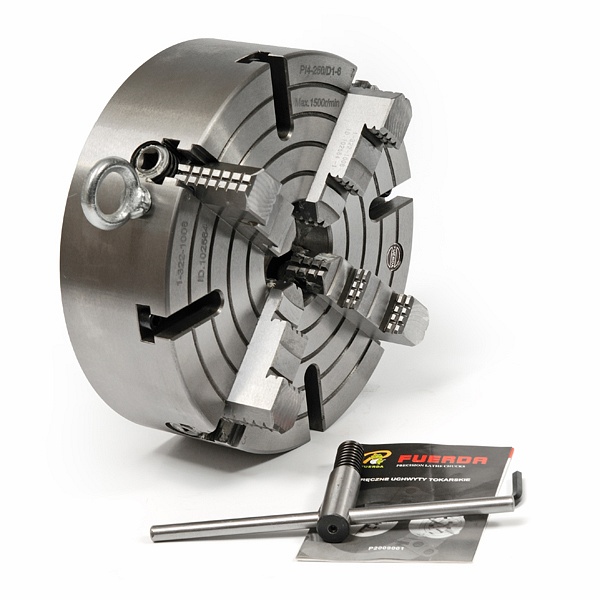

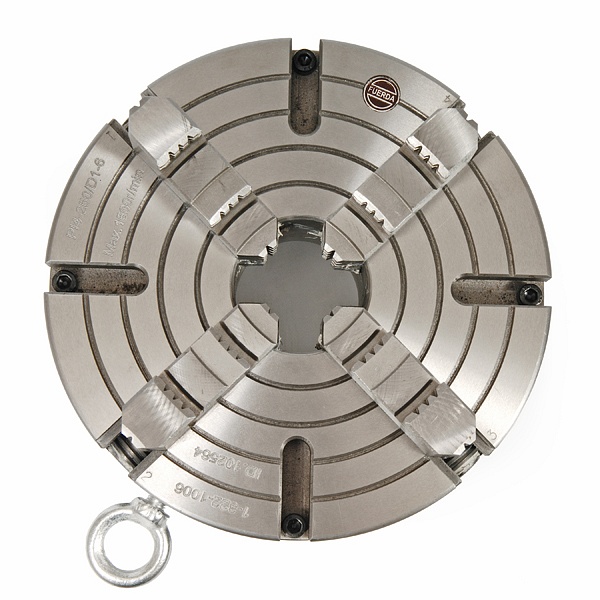

UCHWYT TOKARSKI NIEZALEŻNY 250mm montaż D6

UCHWYT TOKARSKI 4-SZCZĘKOWY 250 mm

🔹 Szczęki niezależne – każda regulowana osobno!

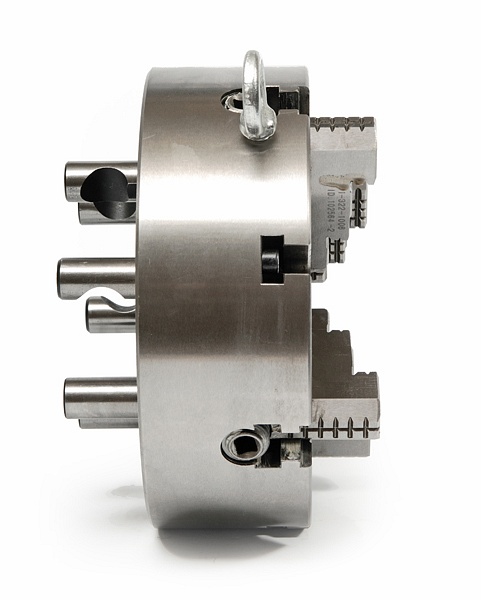

🔹 Bezpośrednie mocowanie na stożek D6

Seria: PI4-250/D6

✅ Uchwyt wyposażony w cztery niezależne szczęki, które można ustawiać dowolnie i niezależnie od siebie –

idealne rozwiązanie do mocowania nieregularnych kształtów oraz precyzyjnej obróbki.

📦 W zestawie otrzymujesz:

• Uchwyt tokarski 4-szczękowy 250 mm mocowanie D6 (z niezależnym ustawieniem szczęk )
  Komplet szczęk  obracalnych
  Klucz do uchwytu
  Śruby montażowe

---



Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :













A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 133,4mm

Max - to wymiar stożka w maksymalnym miejscu - 106,385

Min - to wymiar stożka w minimalnym miejscu - 103,125





Poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.



Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu
