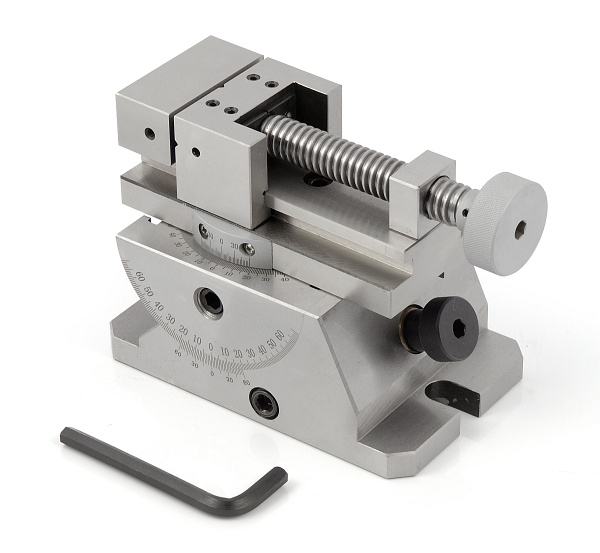

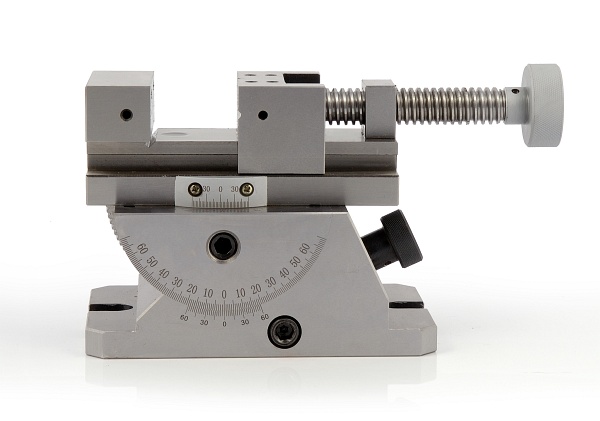

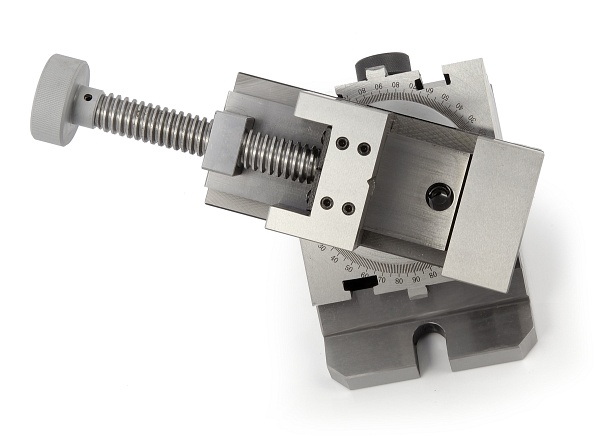

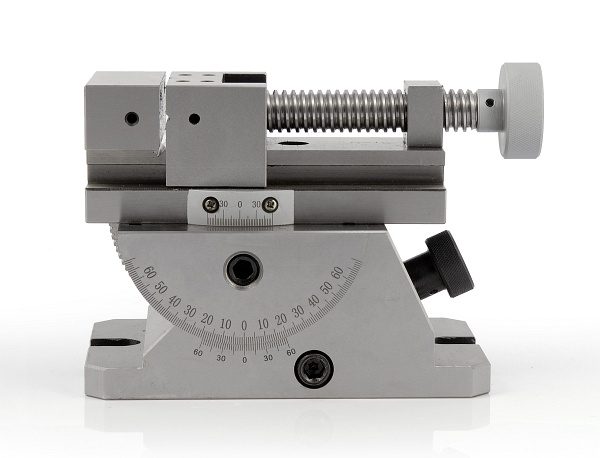

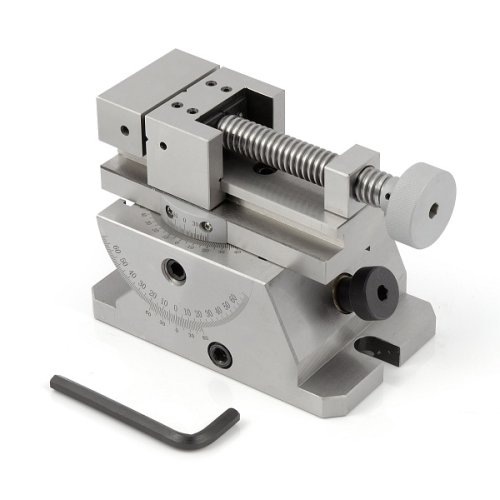

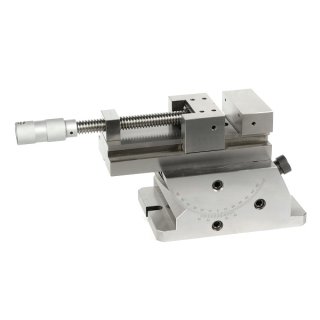

IMADŁO PRECYZYJNE UCHYLNE KĄTOWE 70 mm

Precyzyjne stalowe imadło maszynowe przeznaczone do dokładnego mocowania elementów podczas prac na szlifierkach, frezarkach oraz obrabiarkach CNC.

Doskonale sprawdzi się również w centrach obróbczych oraz podczas wykonywania pomiarów, kontroli i prac wymagających wysokiej dokładności.

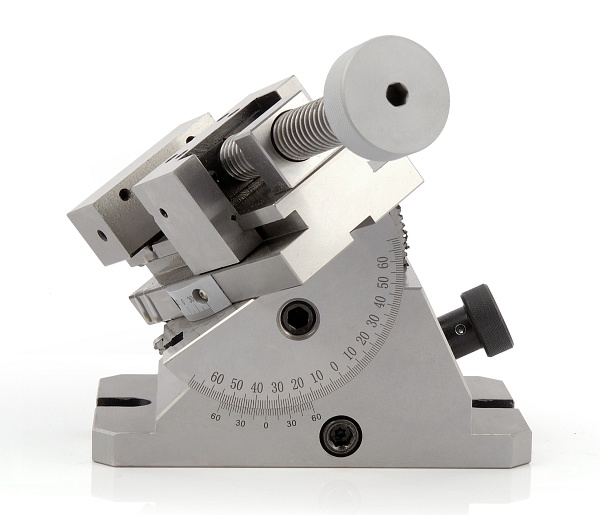

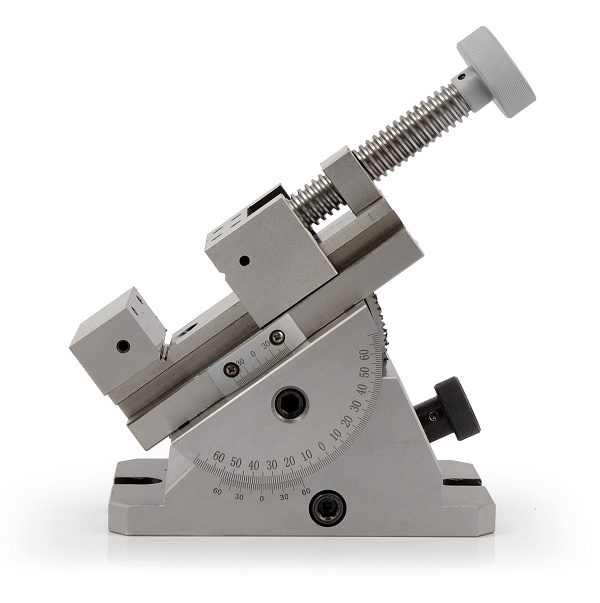

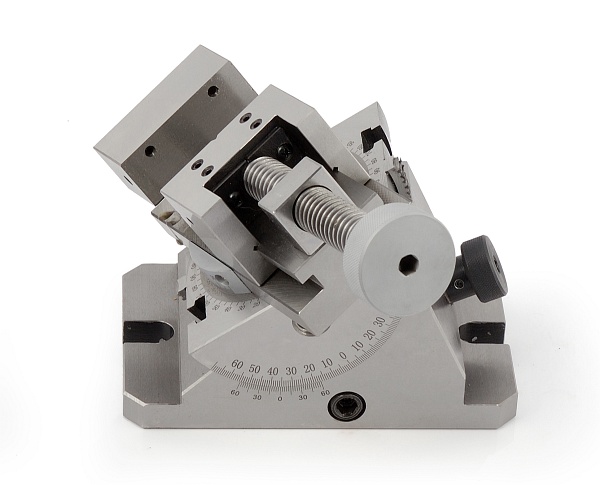

Konstrukcja umożliwia precyzyjną regulację kąta nachylenia w zakresie 0–45°, a także obrót wokół osi, co pozwala na wygodne ustawienie obrabianego elementu w wymaganej pozycji.

NAJWAŻNIEJSZE CECHY

• wykonane z wysokiej jakości stali,
• twardość powierzchni roboczej 58–62 HRC,
• wysoka precyzja wykonania,
• dokładność: 0,005 mm,
• równoległość: 0,005 mm / 100 mm,
• regulacja kąta nachylenia: 0–45°,
• obrót wokół osi Y: 360°,
• obrót wokół osi Z: 45°,
• szybkie i wygodne mocowanie obrabianych elementów,
• łatwa obsługa,
• stabilna konstrukcja zapewniająca pewne trzymanie materiału,
• możliwość precyzyjnego ustawienia elementu w różnych pozycjach.

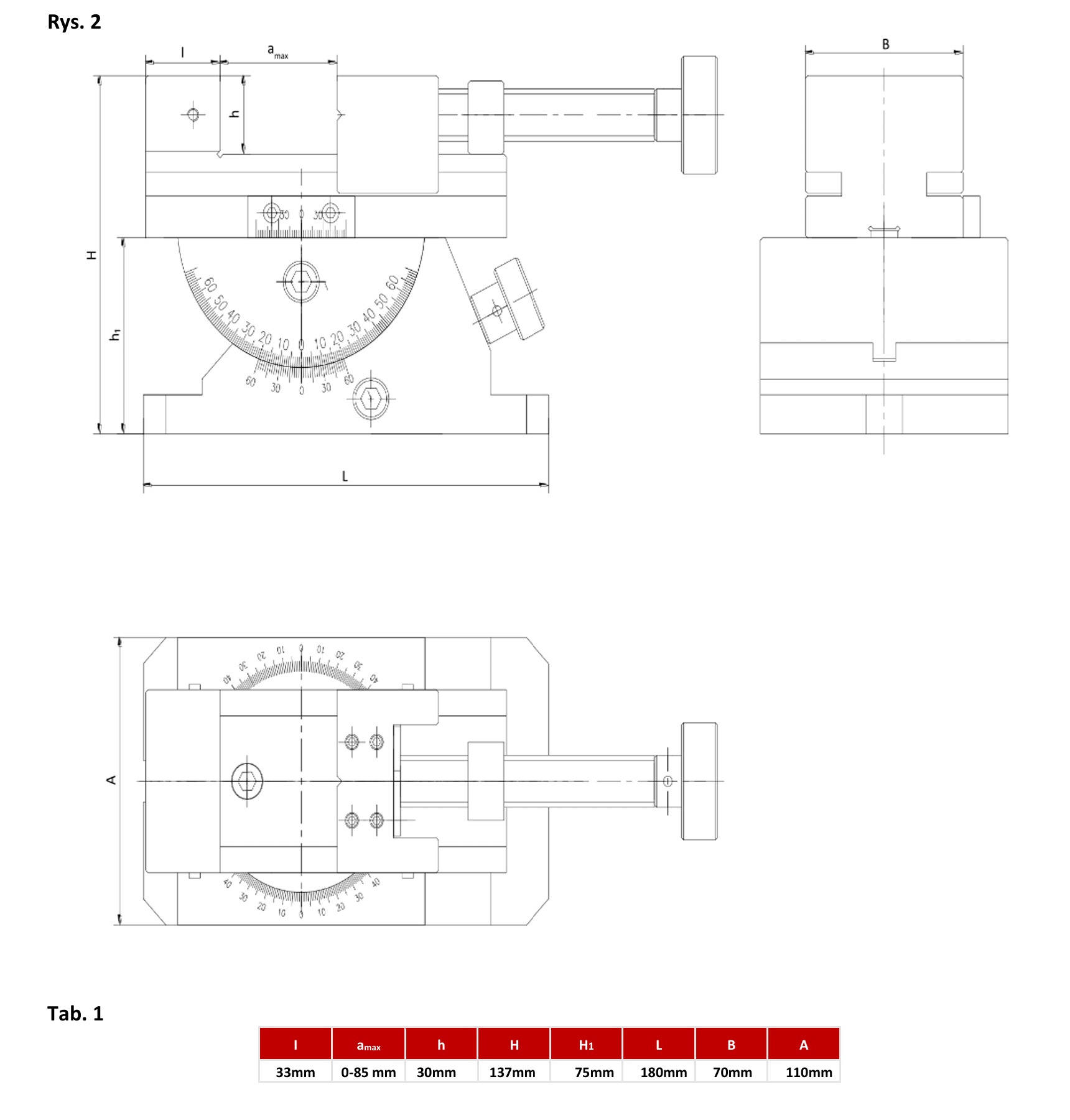

DANE TECHNICZNE

• Wymiary całkowite: 195 × 110 × 137 mm
• Wysokość: 137 mm
• Szerokość szczęk: 70 mm
• Maksymalny rozstaw szczęk: 80 mm
• Wysokość szczęk: 30 mm
• Szerokość podstawy: 100 mm
• Długość podstawy: 180 mm
• Zakres regulacji kąta nachylenia: 0–45°
• Kąt obrotu wokół osi Y: 360°
• Kąt obrotu wokół osi Z: 45°
• Równoległość: 0,005 mm / 100 mm
• Dokładność: 0,005 mm
• Twardość powierzchni roboczej: 58–62 HRC
• Materiał: stal wysokiej jakości

   ZASTOSOWANIE :

Imadło idealnie nadaje się do:

• szlifowania,
• frezowania,
• obróbki precyzyjnej,
• pracy na obrabiarkach CNC,
• centrów obróbczych,
• wykonywania pomiarów i kontroli,
• precyzyjnego ustawiania i mocowania elementów.

Solidne wykonanie, szeroki zakres regulacji oraz wysoka dokładność sprawiają, że imadło doskonale sprawdzi
się zarówno w profesjonalnym warsztacie, jak i przy wymagających pracach precyzyjnych.
