🔹 Kompatybilność ze szczękami polskimi – pełna zgodność wymiarowa
🔹 Wysoka dokładność – parametry serii gwarantują precyzję pracy.
🔹 Trwała ochrona przed korozją – zastosowany specjalistyczny smar najwyższej jakości wydłuża żywotność uchwytu.
🔹 Produkt fabrycznie nowy – kupując u nas masz pewność, że otrzymujesz nowy sprzęt, a nie wieloletnie, wyeksploatowane narzędzie.
🔹 Kompletny zestaw – w komplecie szczęki prawe, lewe oraz klucz.
🔹 Standard DIN 55029 – uchwyt tokarski z mocowaniem na CAMLOCK STOŻEK D8

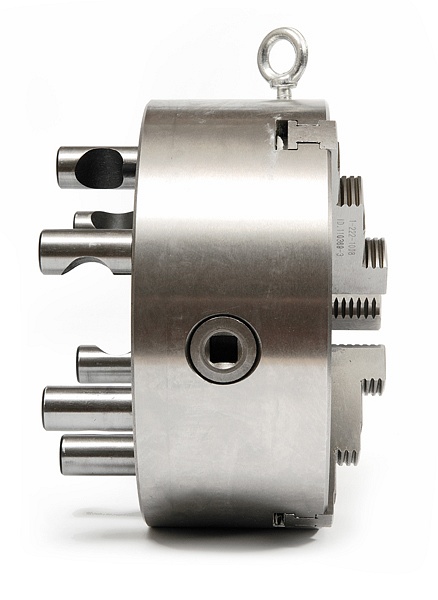

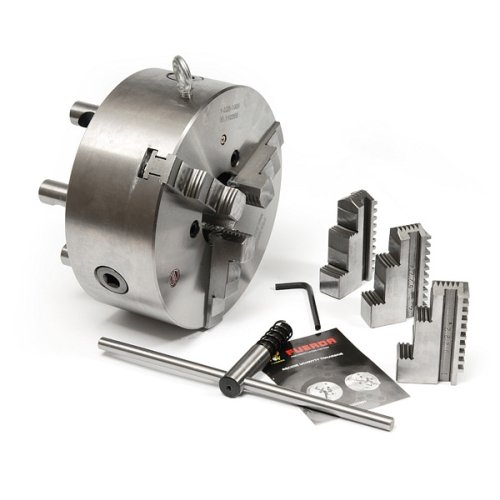

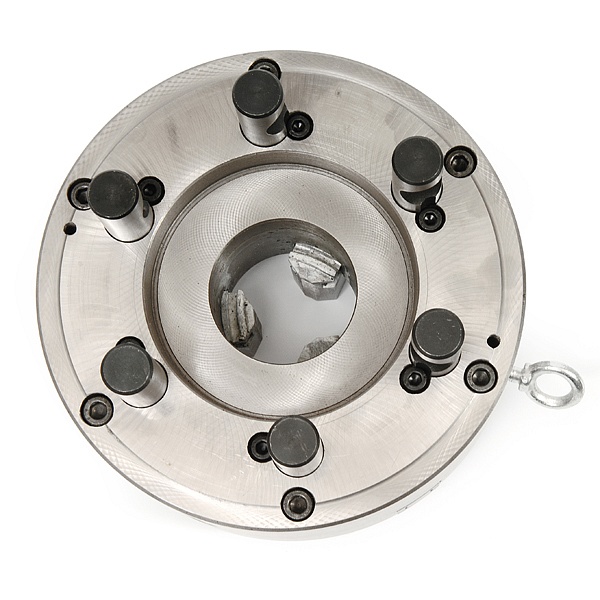

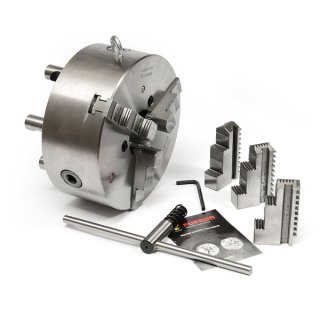

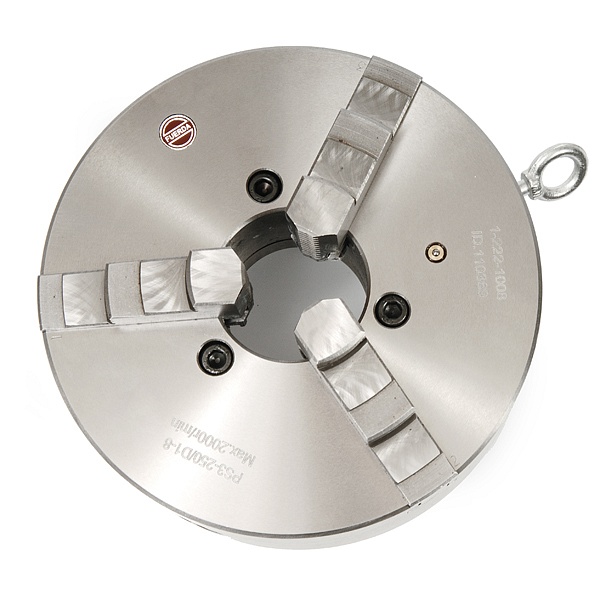

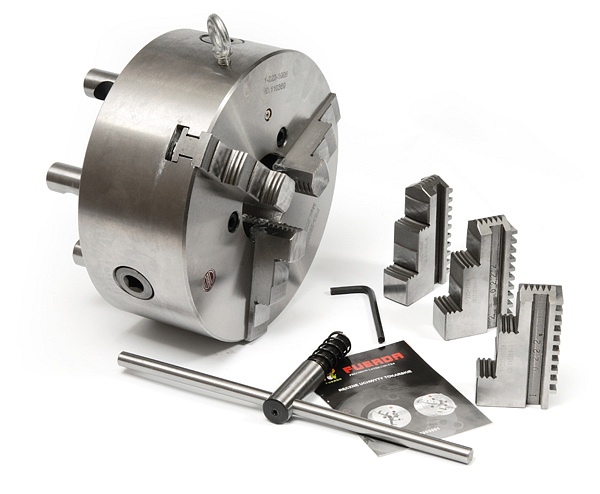

uchwyt tokarski 3-szczękowy 250 mm (samocentrujący, seria PS3-D8),
komplet szczęk prawych i lewych,
klucz do uchwytu.
zestaw camlocków ( 6 szt )

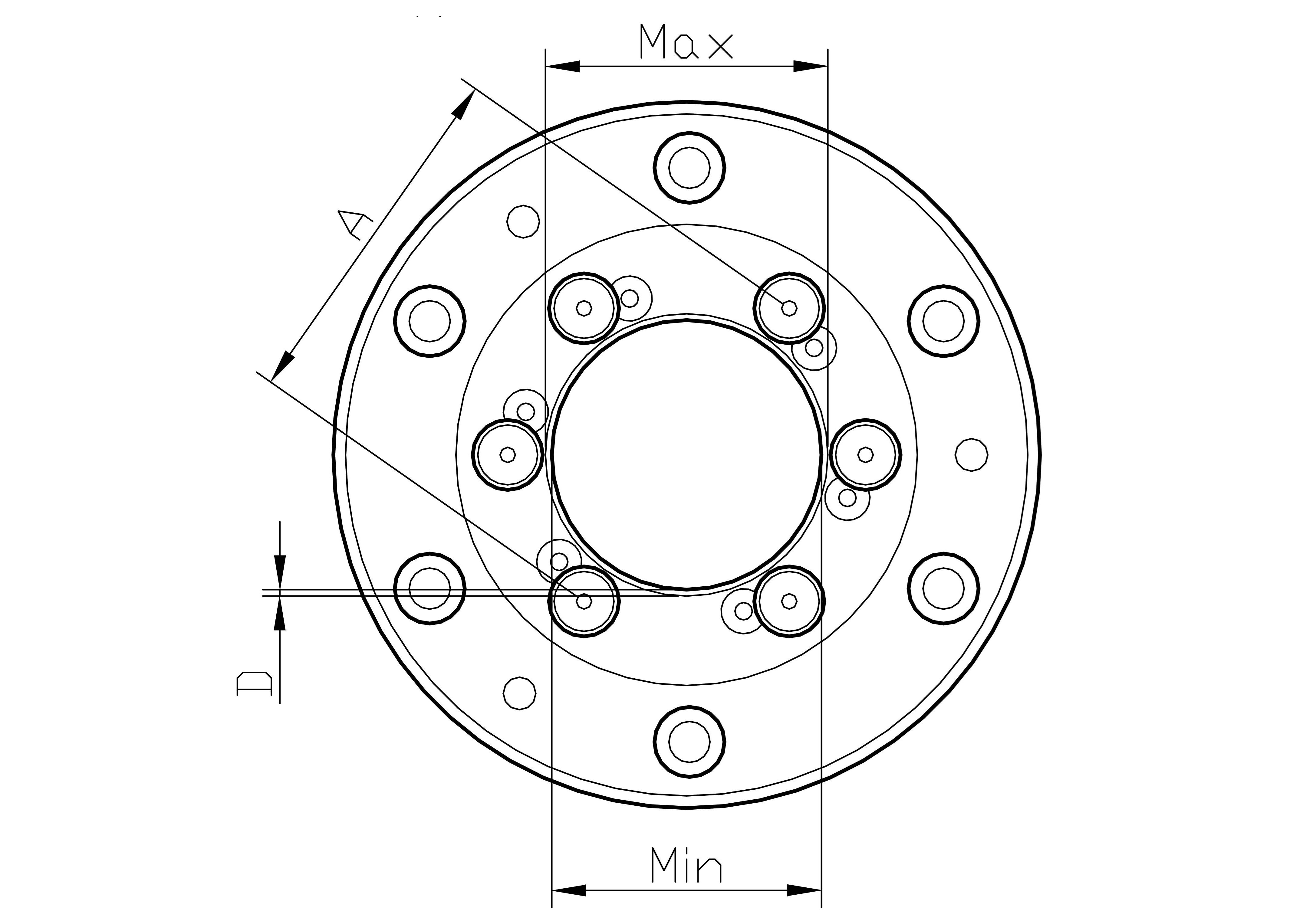

Dla ułatwienia przedstawiamy poniżej rysunek pomocniczy widoku od tyłu uchwytu,
który pozwala na dokładne i prawidłowe wykonanie pomiaru mocowania.
A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki - 171,4mm
Max - to wymiar stożka w maksymalnym miejscu - 139,731
Min - to wymiar stożka w minimalnym miejscu - 136,219
Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania
prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar 250 taper size 8 :
📐 Poniżej przedstawiamy dodatkowy rysunek techniczny wraz z opisem wymiarów mocowania:
Chuck Dia – rozmiar uchwytu
Taper Size – rodzaj stożka
No. Studs – liczba śrub montażowych
Hole Dia C – średnica stożka od strony maszyny w najwęższym miejscu
D – średnica mierzona po przekątnej pomiędzy osiami śrub montażowych (od strony tokarki)
G – średnica stożka od strony maszyny w najszerszym miejscu
Wymiary A, B oraz B1 mają charakter poglądowy – pochodzą z przykładowego rysunku tarczy zabierakowej i nie są istotne dla weryfikacji mocowania.
📏 Zakres mocowania uchwytu
Poniżej przedstawiamy szczegółowe wymiary szczęk, które są wykorzystywane w tej serii uchwytów.
.
